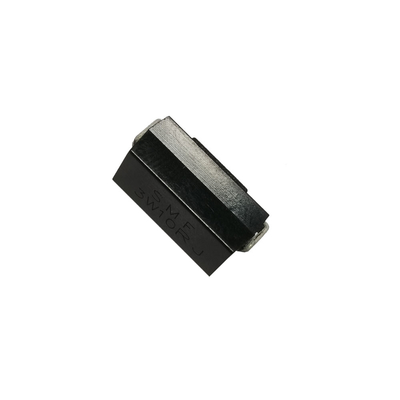

Metallschicht-Chip Resistor 2W 3W 5W 1% Toleranz-flammenfestes geformtes Paket 100ppm TCR

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Herkunftsort China
Markenname JDC
Zertifizierung ROHS&Reach
Modellnummer SMF
Min Bestellmenge 5000 Stück
Preis US$0.08-US$0.15
Verpackung Informationen Rolle im Karton
Lieferzeit 2 Wochen
Zahlungsbedingungen T/T, Western Union
Versorgungsmaterial-Fähigkeit 1.000.000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennleistung 2W, 3W, 5W Technologie Metallschicht
Paket-Art Aufputzmontage Widerstandsbereich 10R-22MR
Toleranz ±1%, ±2%, ±5% TCR ±100ppm/℃
Hervorheben

5W Metallschicht-Chip Resistor

,

100ppm Metallschicht-Chip Resistor

,

Energie Metallschicht-Chip Resistor
Hinterlass eine Nachricht
Produkt-Beschreibung

Energie, die Metallschicht-Chip Resistor zuverlässige moudling Materialien benutzt, um Metallschichtwiderstand nach innen zu verpacken, es, hat viel kleiner, als traditioneller Metallschichtwiderstand, es Abkommen für Stromversorgung, Telekommunikation und Testgerätanwendung ist.





Eigenschaften:





  • Flammenfestes UL94V0 formte das Paket, beständig, um zu erhitzen, Feuchtigkeit und Isolierung.
  • Spezieller Entwurf für automatische Aufputzmontage.
  • Ausgezeichnete mechanische Festigkeit und eletrical Stabilität.
  • Kosten aseembly verringern.
    •



Maße (Millimeter):







Metallschicht-Chip Resistor 2W 3W 5W 1% Toleranz-flammenfestes geformtes Paket 100ppm TCR 0



Nennleistung A±0.3 B±0.3 C±0.3 D±0.3 Emax Widerstandsbereich Höchste Betriebsspannung
2W 4,0 6,7 1,4 3,55 7,9 10R-20M 300V
3W 5,5 10,5 1,7 5,0 12,0 10R-20M 500V
5W 7,3 13,5 1,7 6,8 17,0 10R-20M 500V



Elektrische Leistung



Eigenschaften Standard Prüfmethode
Widerstand-Toleranz ±1% (F), ±5% (J) /
TCR ±100ppm/℃ -55℃-200℃
Nennleistungs-Last Oberflächen-Tem. 275℃ maximal
ΔR/R≤±1%		 Nennspannung für 30 Minuten
Kurze Zeit-Überlastung ±0.5% 5mal der Nennleistung für 5 Sekunden
Dielektrische Stoßspannung Kein Beweis des machanical Schadens oder des Isolierungszusammenbruches. Wechselstrom 500V für 1 Minute
Isolationswiderstand 10,000MΩ DC 500V Megger
Solderability Abdeckung der Minute 95% ±250 ±5℃ für 2 Sekunden
Widerstand zu lötender Hitze Kein Beweis des machanical Schadens
ΔR/R≤±1%		 270±5℃ für Sekunden 10±1



Umwelt-Eigenschaften



Eigenschaften Standards Prüfmethoden
Temp. Zyklus ΔR/R≤±1% -55℃ (30mins)
→ Raumtemperatur. (3 Minuten)
→+200℃ (3 Minuten)
→ Raumtemperatur. (3 Minuten)
5 Zyklen
Lasts-Leben ΔR/R≤±1% Minute der Nennleistungslast 90
Minute 30 WEG
70℃, 1000 Stunden
Feuchtigkeitsfestes Lasts-Leben ΔR/R≤±1% Minute der Nennleistungslast 90
Minute 30 WEG
40℃, 95% relative Feuchtigkeit 500 Stunden
